contour
Tracé de contours d'une matrice
đź“ťSyntaxe
contour(Z)
contour(X, Y, Z)
contour(..., levels)
contour(..., LineSpec)
contour(ax, ...)
M = contour(...)
[M, h] = contour(...)
📥Arguments d'entrée
Paramètre Description
X Coordonnées x : vecteur ou matrice.
Y Coordonnées y : vecteur ou matrice.
Z Coordonnées z : vecteur ou matrice.
levels Niveaux de contours : scalaire ou vecteur.
LineSpec Style et couleur de ligne
ax Un objet graphique scalaire : conteneur parent, spécifié comme axes.
📤Arguments de sortie
Paramètre Description
M Matrice de contours.
h Un objet graphique : type contour.
đź“„Description

contour(Z) génère un tracé de contours représentant les isolignes de la matrice Z. Chaque isoligne correspond à une valeur de hauteur spécifique sur le plan x-y.

Nelson sélectionne automatiquement les lignes de contour à afficher en fonction des valeurs de Z. Les indices de colonnes et de lignes de Z servent respectivement de coordonnées x et y dans le plan.

contour(X, Y, Z) permet à l'utilisateur de spécifier les coordonnées x et y correspondant aux valeurs de la matrice Z. Cela permet un contrôle plus précis du positionnement du tracé de contours sur le plan x-y.

Les matrices X et Y fournissent les coordonnées, tandis que Z contient les valeurs de hauteur pour générer le tracé de contours.

Paires Nom-Valeur de propriétés :

Propriété Description
LevelList Les niveaux de contours, spécifiés comme un vecteur de valeurs z, déterminent les hauteurs auxquelles les lignes de contour sont tracées. Par défaut, si non fournis, la fonction contour sélectionne automatiquement ces valeurs pour couvrir l'ensemble des valeurs présentes dans la propriété ZData, assurant une couverture complète de la plage de données. Par défaut : matrice vide.
LevelListMode Mode de sélection pour LevelList : 'manual' ou 'auto' (par défaut).
LevelStep Espacement entre les lignes de contour : valeur numérique scalaire ou 0 (par défaut).
LevelStepMode Mode de sélection pour LevelStep : 'manual' ou 'auto' (par défaut).
EdgeColor Couleur des lignes de contour : couleur rgb ou 'flat' (par défaut).
EdgeAlpha Transparence des lignes de contour : scalaire dans [0, 1] ou 1 (par défaut).
LineStyle Style de ligne : '--', ':', '-.' ou '-' (par défaut).
LineWidth Épaisseur de ligne : valeur positive ou 0.5 (par défaut).
ContourMatrix Matrice de contours.
XData Valeurs x : vecteur ou matrice ou [] (par défaut).
YData Valeurs y : vecteur ou matrice ou [] (par défaut).
ZData Valeurs z : vecteur ou matrice ou [] (par défaut).
XDataMode Mode de sélection pour XData : 'manual' ou 'auto' (par défaut).
YDataMode Mode de sélection pour YData : 'manual' ou 'auto' (par défaut).
DisplayName Étiquette de légende : vecteur de caractères, chaîne ou '' (par défaut).
Visible État de visibilité : valeur logique on/off, 'on' (par défaut).
Parent Parent : objet Axes ou Group.
Children Enfants.
HandleVisibility Visibilité du handle : 'on', 'off'.
Type Type d'objet graphique : 'contour'.
Tag Identifiant de l'objet : vecteur de caractères, chaîne ou '' (par défaut).
UserData Données utilisateur : tableau ou [] (par défaut).
CreateFcn Callback (fonction, chaîne ou cellule) appelée lors de la création de l'objet. Définir cette propriété sur un composant existant n'a aucun effet.
DeleteFcn Callback (fonction, chaîne ou cellule) appelée lors de la suppression de l'objet.
BeingDeleted Indique que l'objet est en cours de suppression.
đź’ˇExemples
f = figure();
    subplot(2, 3, 1)
    x = linspace(-2 * pi, 2 * pi);
    y = linspace(0, 4 * pi);
    [X, Y] = meshgrid(x, y);
    Z = sin(X) + cos(Y);
    contour(X, Y, Z);

    subplot(2, 3, 2)
    [X, Y, Z] = peaks;
    contour(X, Y, Z, 20)

    subplot(2, 3, 3)
    [X, Y, Z] = peaks;
    v = [1,1];
    contour(X, Y, Z, v)

    subplot(2, 3, 4)
    [X, Y, Z] = peaks;
    contour(X, Y, Z, '-.')

    subplot(2, 3, 5)
    Z = peaks;
    [M, c] = contour(Z);
    c.LineWidth = 3;

    subplot(2, 3, 6)
    [theta, r] = meshgrid (linspace (0,2*pi,64), linspace (0,1,64));
    [X, Y] = pol2cart (theta, r);
    Z = sin (2*theta) .* (1-r);
    contour (X, Y, abs (Z), 10);
Example illustration
    rng('default');
    f = figure();
    N = 50;
    contour(1:N, 1:N, rand(N), 5)
Example illustration

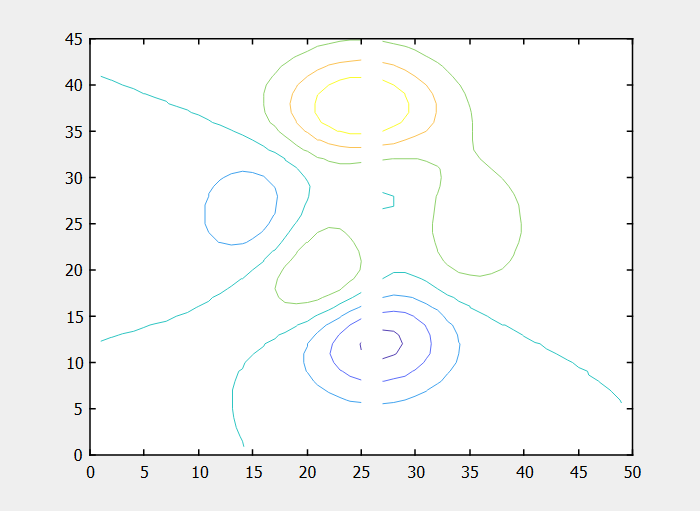

    f = figure();
    Z = peaks;
    Z(:,26) = NaN;
    contour(Z)
Example illustration
đź”—Voir aussi
contour3surfmesh
đź•”Historique des versions
Version Description
1.3.0 version initiale
1.7.0 CreateFcn, DeleteFcn callback added.
-- BeingDeleted property added.
