Les blocs Dashboard fournissent des contrôles et des affichages directement sur un diagramme NFlow. Ils n'ont pas de ports d'entrée ou de sortie ordinaires : chaque bloc lit ou modifie une cible choisie dans la section Binding de l'inspecteur.

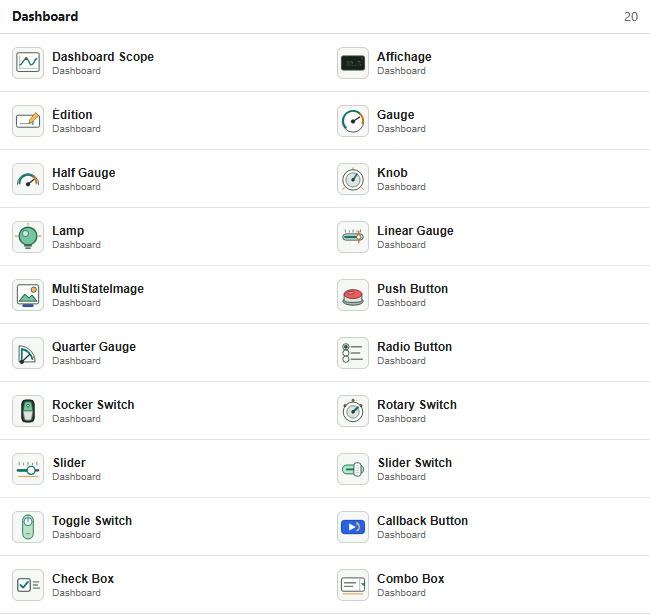

Blocs disponibles

Famille	Blocs	Rôle
Affichage de signaux	Dashboard Scope, Display	Tracer les échantillons horodatés ou afficher la dernière valeur typée.
Jauges	Gauge, Half Gauge, Quarter Gauge, Linear Gauge	Afficher une valeur scalaire avec des limites et des zones colorées facultatives.
Affichage d'états	Lamp, MultiStateImage	Associer les valeurs d'un signal à des couleurs ou à des images.
Contrôles continus	Edit, Knob, Slider	Régler un paramètre ou une variable scalaire par saisie ou par pointeur.
Contrôles à états	Push Button, Rotary Switch, Radio Button, Combo Box, Check Box, Rocker Switch, Slider Switch, Toggle Switch	Sélectionner l'un des états numériques configurés.
Action	Callback Button	Évaluer du code Nelson lors d'un clic ou d'un appui, sans liaison.

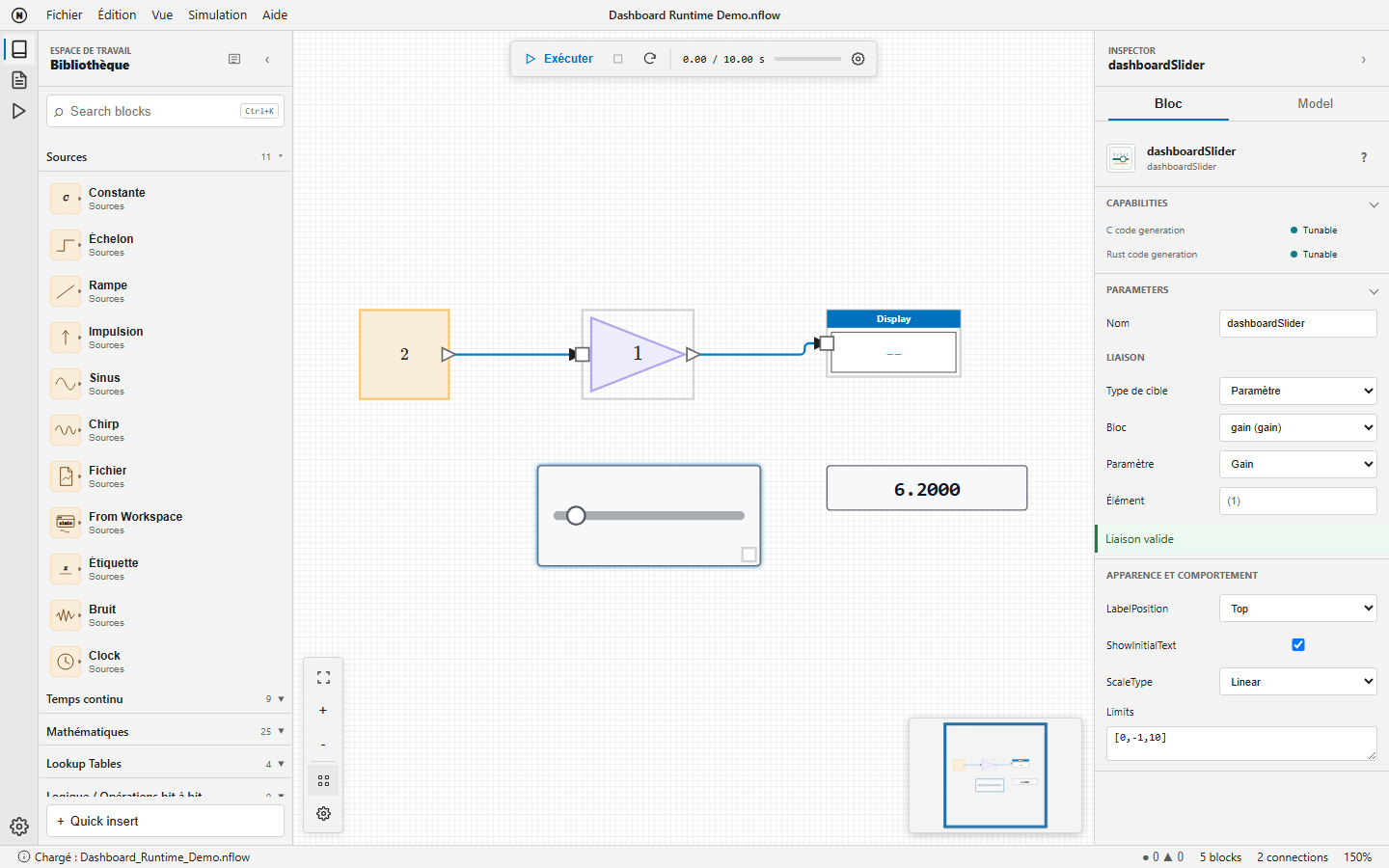

Créer une liaison

Sélectionnez un bloc Dashboard, puis choisissez sa cible dans l'inspecteur. L'état sous le sélecteur indique Liaison valide, Non connecté ou une erreur précise. Les liaisons utilisent des identifiants de blocs stables : l'enregistrement, le rechargement, le renommage, la copie et les sous-systèmes imbriqués ne dépendent pas des libellés affichés.

Cible	Blocs concernés	Configuration et application
Signal	Tous les blocs d'affichage	Choisissez une sortie de bloc, son port à base un et le traitement Sample ou Frame. La valeur est lue après chaque pas majeur.
Paramètre	Tous les contrôles sauf Callback Button	Choisissez un bloc, un paramètre numérique réglable et éventuellement un élément scalaire. Une modification validée est visible au pas majeur suivant.
Variable	Tous les contrôles sauf Callback Button	Choisissez l'espace Diagram, Base ou Global, une variable numérique et éventuellement un élément scalaire.

Utilisez une notation d'élément à base un, par exemple (2) ou (2,3). Un champ d'élément vide sélectionne la cible complète et n'est valide que si elle est scalaire. Les blocs, ports, variables ou éléments absents, les valeurs non numériques et les cibles non réglables sont rejetés avant la simulation.

Manipuler les contrôles

Les contrôles restent utilisables lorsque la simulation est en cours, en pause ou arrêtée. Un geste commencé sur un contrôle lui reste attribué jusqu'au relâchement, même si la simulation se termine pendant le geste. Faites glisser le corps du bloc en dehors du contrôle pour déplacer le bloc. Slider et Knob acceptent le déplacement au pointeur, les flèches pour les petits incréments et Origine ou Fin pour atteindre leurs limites. Les contrôles natifs Edit et Combo Box perdent le focus lorsque l'arrière-plan du diagramme est sélectionné.

Apparence et comportement

Blocs	Propriétés principales
Tous les blocs concernés	LabelPosition, ShowInitialText, Opacity et Binding.
Dashboard Scope	TimeSpan, UpdateMode, YLimits, NormalizeYAxis, ScaleAtStop, légende, grille, graduations, marqueurs, bordure et couleurs.
Jauges, Slider, Knob	Limits ; les jauges proposent aussi ScaleColors et ScaleDirection. Slider et Knob proposent une échelle ScaleType Linear ou Log.
Display et Edit	Alignement et opacité. Display propose aussi Format, FormatString, la disposition, l'affichage de la grille et sa couleur.
Contrôles à états	States ou Values, libellés, type énuméré facultatif, type de bouton, texte et propriétés d'icône selon le bloc.
Lamp et MultiStateImage	Couleurs par défaut et par état, ou images d'état avec ScaleMode.

Les limites et les états sont validés par l'inspecteur. Une échelle logarithmique requiert des limites utilisables strictement positives. L'opacité est comprise entre 0 et 1. Dashboard Scope limite son tracé à l'intérieur du bloc et aux limites Y configurées.

Callback Button

Un clic court évalue ClickFcn. Un maintien de PressDelay millisecondes évalue PressFcn ; une valeur positive de RepeatInterval répète cette action pendant le maintien. Le délai d'appui par défaut est de 500 ms. Les erreurs de rappel sont affichées dans la Console sans arrêter la simulation.

Génération de code C et Rust

Capacité	Comportement Dashboard
Instrumentation	Les blocs d'affichage sont validés puis retirés du code généré sans modifier les résultats numériques.
Réglable	Une cible scalaire compatible devient un champ typé de ModelState avec un setter stable. Une modification entre deux appels de pas s'applique au pas suivant.
Non pris en charge	Le code de Callback Button n'est jamais généré. Les cibles structurelles, composites ou non prises en charge sont rejetées avant l'écriture des fichiers.
