Exemples

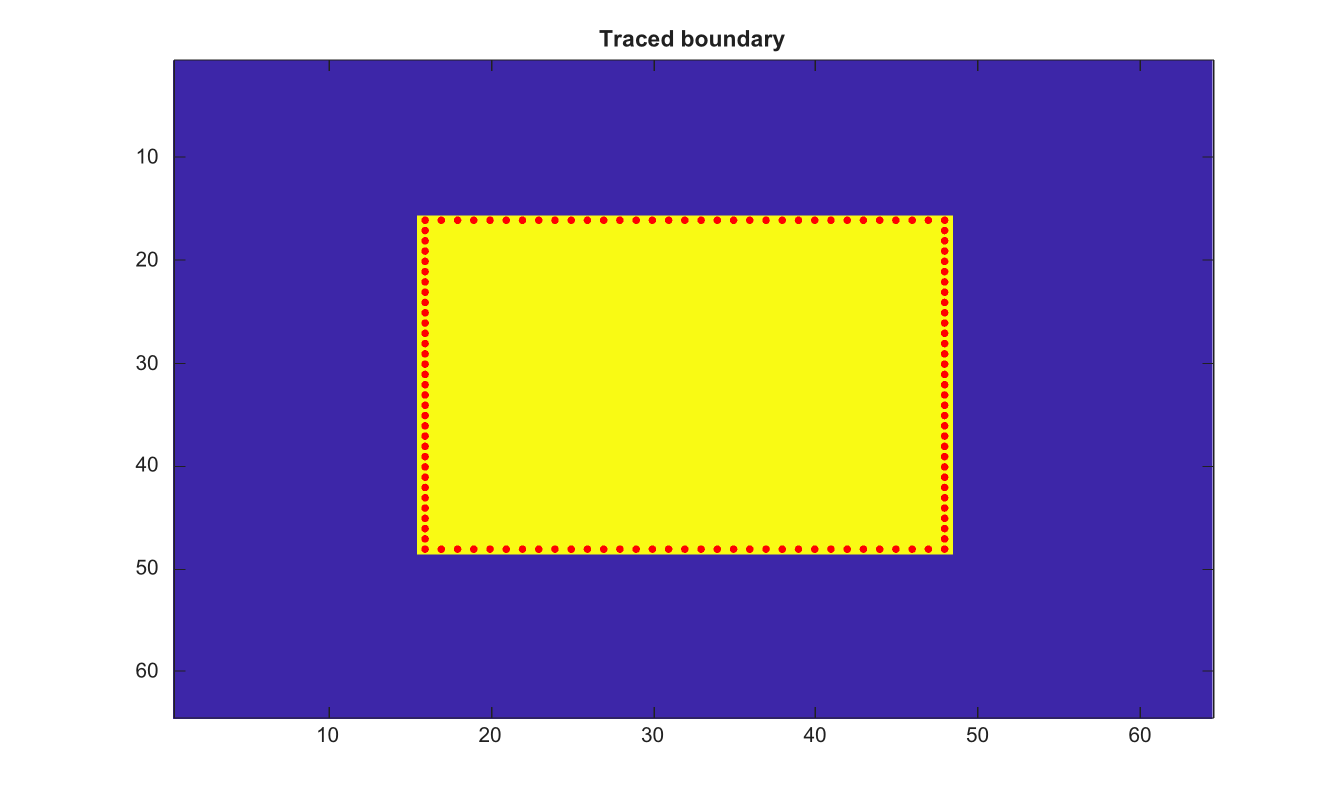

Tracer la frontiere d un carre
BW=false(64,64); BW(16:48,16:48)=true;
B=bwtraceboundary(BW, [16 16], 'E', 8);
figure; imagesc(BW); hold on; plot(B(:,2), B(:,1), 'r.'); title('Traced boundary');
B = bwtraceboundary(BW, p)
B = bwtraceboundary(BW, p, fstep, conn)
B = bwtraceboundary(BW, p, fstep, conn, m)
| Paramètre | Description |
|---|---|
| BW | Image binaire d'entree. Les valeurs non nulles sont traitees comme true. |
| p | Point de depart de frontiere [row column]. |
| fstep | Premiere direction de recherche. |
| conn | Connectivite, 4 ou 8. |
| m | Nombre maximal de points de frontiere a renvoyer. |
| Paramètre | Description |
|---|---|
| B | Coordonnees de frontiere sous forme de matrice N-by-2 [row column]. |
Trace les pixels de frontiere de l objet binaire qui contient le point de depart p = [ligne colonne]. Les connectivites prises en charge sont 4 et 8. La premiere direction de recherche peut etre N, NE, E, SE, S, SW, W ou NW en connectivite 8, et N, E, S ou W en connectivite 4.
BW=false(64,64); BW(16:48,16:48)=true;
B=bwtraceboundary(BW, [16 16], 'E', 8);
figure; imagesc(BW); hold on; plot(B(:,2), B(:,1), 'r.'); title('Traced boundary');| Version | Description |
|---|---|
| 2.0.0 | version initiale |
