SE = strel(nhood)
SE = strel('arbitrary', nhood)
SE = strel(shape, size)
SE = strel('disk', radius, n)
SE = strel('diamond', radius)
SE = strel('octagon', radius)
SE = strel('line', len, deg)
SE = strel('cube', n)
SE = strel('cuboid', [m n p])
SE = strel('sphere', radius)
| Paramètre | Description |
|---|---|
| nhood | Voisinage logique pour un element structurant arbitraire. |
| shape | Nom de forme : 'arbitrary', 'square', 'rectangle', 'line', 'disk', 'diamond', 'octagon', 'cube', 'cuboid' ou 'sphere'. |
| size | Scalaire positif ou vecteur de taille utilise par les formes square, rectangle, cube ou cuboid. |
| radius | Rayon entier non negatif utilise par les formes disk, diamond, octagon et sphere. |
| len | Longueur entiere positive utilisee par la forme line. |
| deg | Angle de ligne en degres. |
| n | Nombre optionnel de decomposition du disque, accepte comme 0, 4, 6 ou 8. |
| Paramètre | Description |
|---|---|
| SE | Structure d'element structurant avec les champs type et nhood. |
Cree un element structurant plat. Les formes 2-D prises en charge incluent arbitrary, square, rectangle, line, disk, diamond et octagon. Les formes 3-D prises en charge incluent arbitrary, cube, cuboid et sphere. L argument optionnel n de disk peut valoir 0, 4, 6 ou 8; Nelson renvoie actuellement le voisinage disk exact. Le rayon octagon doit etre un multiple non negatif de 3.

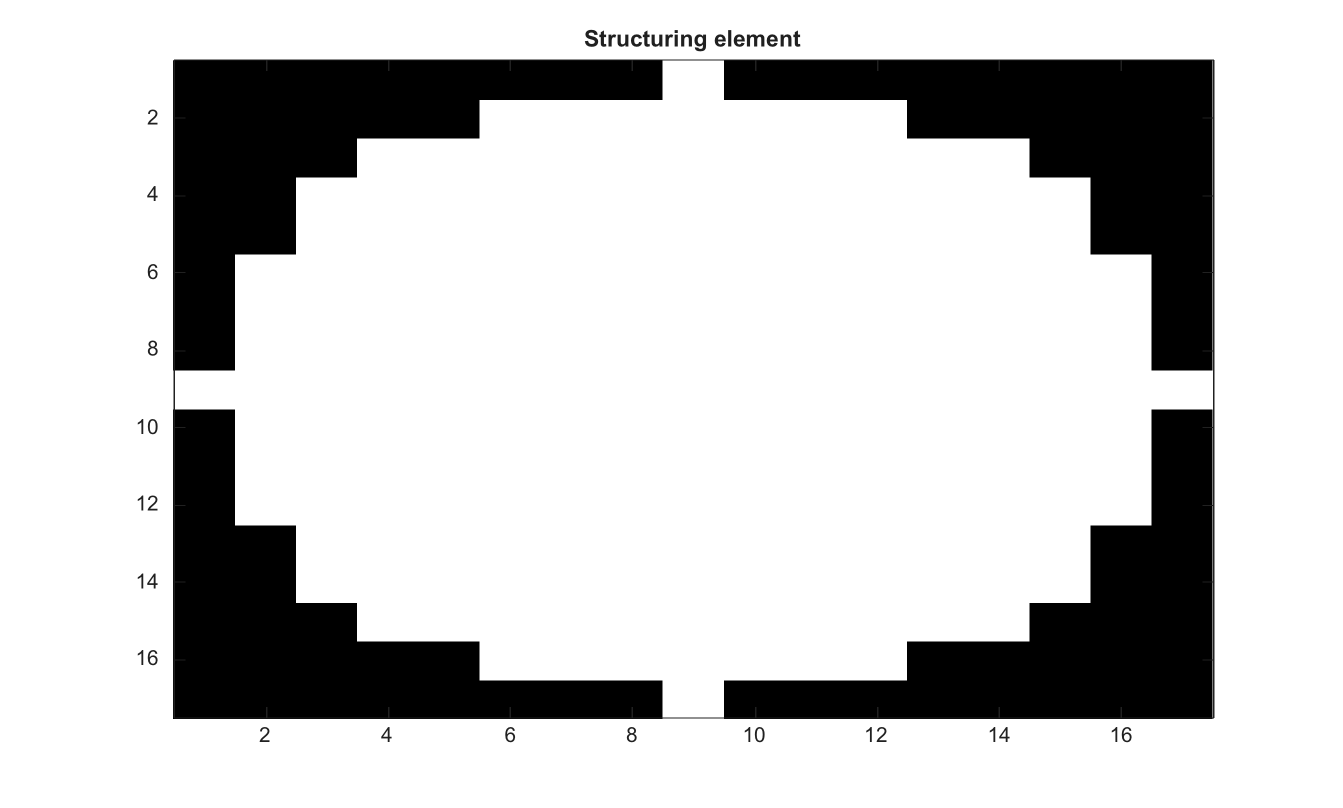

SE=strel('disk',8);
figure; imagesc(SE.nhood); g=linspace(0,1,64)'; colormap([g g g]); title('Structuring element');
D = strel('diamond', 1);
A = strel([0 1 0; 1 1 1; 0 1 0])SE = strel('sphere', 1);
sum(SE.nhood(:))| Version | Description |
|---|---|
| 2.0.0 | version initiale |
